Отрезные и фасочные машины

Станки для резки твёрдых сплавов, быстрорежущих сталей, цветных и прочих металлов

Специалистами нашей фирмы в 2014 году был разработан специализированный дисковый отрезной станок с охлаждением ТОША 200М. Первый экземпляр был изготовлен в качестве промышленного оборудования для резки твёрдого сплава, используемого при производстве режущего инструмента.

Позднее в палитру выпускаемого нашим предприятием оборудования также вошли модификации отрезных станков ТОША, используемых как оборудование для металлографии: изготовление металлографических образцов и лабораторной пробоподготовки.

2014
2015201620182020


Станок для резки твёрдого сплава и металлографии 2022
Станок для резки твёрдого сплава и металлографии 2022


С 2021 года начались поставки отрезных машин ТОША 200М в Европу. Представитель ООО «Шлифтех» в Германии - SuS Schleiftechnik und Maschinenhandel GmbH.

Видео



Видео работы отрезной машины ТОША-200М при резке твёрдого сплава

Отдел разработки отрезной машины постоянно совершенствует её технические возможности. С некоторыми клиентами, использующими нашу машину, постоянно поддерживается контакт, проверяется жизнедеятельность агрегатов и блоков. На основании полученной информации оборудование постоянно совершенствуется и обновляется. На испытательных стендах нашей фирмы мы постоянно решаем различные задачи, предложенные нашими клиентами.

Основными достоинствами ТОША 200М являются:

- Простота и надёжность в использовании.

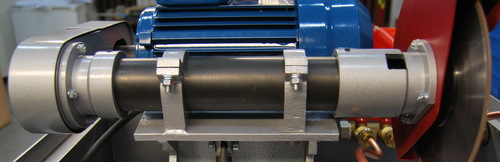

- Прецизионный шпиндель. Основной агрегат в отрезной машине. Производству шпинделя уделяется особое внимание, сборка которого осуществляется на специальном стенде. Точность реза и минимальное торцевое биение достигается за счёт тщательной подгонки частей шпинделя и жёсткого выходного контроля.

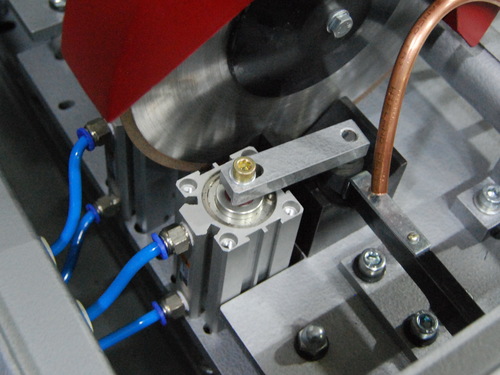

- Двусторонняя пневматическая система зажима. Наилучший, по нашему мнению, способ зажима заготовки.

Система быстро трансформируется из двустороннего зажима заготовки в односторонний и наоборот.

Сила прижима регулируется за счёт редуктора давления. Комплект резиновых насадок служит для зажима заготовок различной формы и размера.

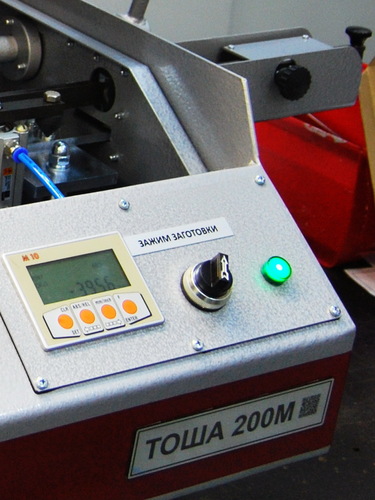

- Электронная линейка. Предназначена для точного выставления заготовки по длине. Высокая повторяемость реза. Датчик измерения вынесен за пределы корпуса. Длина измерения до 300 мм (опция - до 500 мм).

- Двигатель с защитой от водного потока со встроенным термореле от перегрева. Мощность двигателя 1.5 кВт. В последнее время большим спросом стали пользоваться двигатели 2.2 кВт.

- Система подачи СОЖ. Отдельный бак на 30 литров с погружным насосом. Фильтровальный мешок очищает СОЖ, которая подаётся в район резания заготовки с обеих сторон отрезного круга.

- Специальный высоко эффективный отрезной круг диаметром 200 мм и толщиной 1,2 мм.

Для выполнения задач по отрезанию заготовок из различных материалов (алюминий, медь, нерж.сталь и прочие) мы подбираем  специализированные отрезные круги или тонкие дисковые фрезы.

- Демпферное устройство, предотвращающее возникновение сколов на краях разрезаемых заготовок.


Технические характеристики:

Вращение круга
2990 об/мин
Мощность двигателя
1.5 (2.2) Квт
Размеры отрезного круга (Д х Ш)
200 х 1.2 мм
Насос для подачи СОЖ
25 л/мин.
Габаритные размеры (Д х Ш х В)
660 х 610 х 700 мм
Диаметр отрезаемого прутка
1-32 мм
Масса машины
89 кг
Масса машины с тумбой
103 кг
Давление не менее
до 6.0 бар
Напряжение
400 вольт х 50 Гц
Макс. длина заготовки
450 мм
Точность реза по длине
0,1 мм

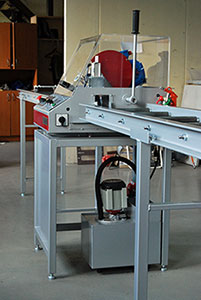

Для резки длинноразмерных заготовок отрезная машина оснащается двухсторонним рольгангом с цифровой линейкой и специальной системой пневматического зажима.

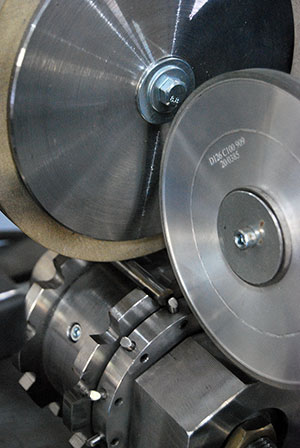

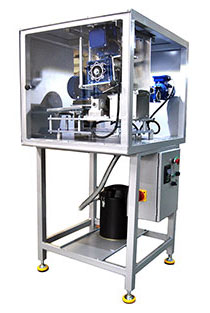

Машина для снятия фасок ИФА-1 (производитель – ООО «ШЛИФТЕХ»)

Автоматическая машина для снятия фасок предназначена для изготовления фасок любой серийности на заготовках из твёрдого сплава и быстрорежущей стали диаметром от 4 до 20 мм.

Видео работы машины для снятия фасок

Диаметр обрабатываемой заготовки, мм 4-16(20)
Длина обрабатываемой заготовки, мм 50-200
Размер фаски, мм 0.5-3
Скорость обработки заготовок (в зависимости от диаметра и размера фаски), штук в час до 350
Диаметр шлифовального круга, мм 150
